Сборка

1. Поставьте переходную рамку Ford Focus 2 → 1 DIN, затем подключите разъем Ford Focus 2 к разъему магнитолы при помощи вышеупомянутого переходника.

2. Штекеры антенн должны совпадать между собой, при этом желто-зеленый провод — 3 это «плюс» с зажиганием. Фишка заключается в том, чтобы магнитола работала лишь при включенном зажигание.

4. Рекомендую подключать провод, который идет от магнитолы к зажиганию, к контакту провода идущего на аккумулятор, соединив все это с выходом разъема от аккумулятора (оранжево-черный толстый — 4).

5. На радиорынке приобрел два разъема «папа-мама», соединил проводами согласно схеме приведенной ниже.

6. После подключения всех проводов и разъемов пришло время установить собственно саму автомагнитолу и закрепить его панель.

Теперь пришло время проверить работу, установка магнитолы Форд Фокус завершена, а значит можно приступать к прослушиванию любимого сборника. Спасибо за внимание, всего вам доброго.

Установка магнитолы в Ford Focus 3

Содержание статьи:

1. Установка магнитола RedPower 18150 для Ford Focus 3

Несколько месяцев назад появилась возможность приобрести себе более продвинутую автомагнитолу. В связи с этим стал выставлять приоритеты для выбора. Поскольку был некий опыт ранее по заменам магнитол, решил ставить магнитолу в штатное место, без дополнительных рамок и доработок. В связи с этим стал рассматривать магнитолы с максимальным функционалом. Т.к. выбор был не большой стал счастливым обладателем китайской магнитолы, а именно RedPower 18150. Поскольку аппарат на тот момент был новинкой, самих обзоров и отзывов найти не удалось. Пообщавшись достаточное время с этой магнитолой и опробовав её в различных ситуациях, предлагаю Вам к прочтению свой обзор этого устройства. Пробежимся по самым интересным функциям. Итак, поехали!

Экран
Наверно первое на что обращаешь внимание, это конечно экран. Что ж, действительно экран хорош. Хорошие углы обзора, хорошо видно, как с водительского, так и с пассажирского места. Однако посмотреть видео с задних рядов не получится, тут уже углов не хватает, да и наклон экрана слишком задран вверх.

Характеристик приводить не буду, т.к. на многих сайтах они представлены подробно. Хочу отметить отличный сенсор, ложные срабатывания практически отсутствуют. Яркости экрана достаточно, днём магнитола читается легко. Есть сложности только когда лучи попадают прямо на экран. Яркость имеет 3 режима (ярко, нормально, экран выключен), которые переключаются одним нажатием.

К экрану претензий нет 5/5

Система
Пожалуй одно из главных достоинств этой магнитолы перед другими это система Android. Сама по себе система привычна для всех обладателей смартфонов и планшетов, так что проблем со знакомством у Вас не будет. Android счастливому обладателю магнитолы позволяет творить с ней «практически всё».

Навигация
Тут привередливых не будет. Хочешь навител, хочень том-том, хочешь яндекс карты, а кто-то привык ездить через яндекс навигатор — всё это можно поставить. Включается отдельной кнопкой, очень удобно. Есть функция контроля навигационной системы (звук приглушается при подсказках навигаторы). Лично мне очень удобно комбинировать яндекс карты с яндекс навигатором.

На любой вкус 5/5

Мультимедия
К ней я отнесу всё что связано с музыкой, видео и радио. Теперь по-порядку, радио как радио, выбираем частоту запоминаем и слушаем. Есть возможность поиграться эквалайзером, но это многого не даст эквалайзер не очень (о качестве звука поговорим ниже). Есть 2 слота microSD, купив одну на 32 Гб, проблем с чтением не испытывал. Видео проигрывается, нареканий нет.

Насчёт USB, их 2е штуки, расположены сзади магнитолы. Наверно про них лучше забыть, если вы не используете GSM-модем, так как переходником вы не обойдётесь, пытаясь подключить штатный USB в бардачке. Для этого Вам понадобится замудрённый переходник, который меня так и не заработал.

Теперь о Музыке, штатный плеер забываем сразу! И качаем PowerAMP, придётся купить. Стоит он не дорого, но звук значительно лучше и эквалайзер хороший. На штатном плеере Вы не добьётесь ничего даже близкого в сравнении с PowerAMP. Если же сравнивать со штатными Ford-магнитолами, у меня была РП32, самая простая, играла в разы лучше, чем RedPower (штатный плеер). С PowerAMP мне кажется лучше, чем на РП32.

Телевизор
Ещё одна функция магнитолы, которая поможет скоротать время при ожидании. Однако сразу оговорюсь, нужна антенна отдельная, нужно докупать. Сам купил обычную активную антенну, смотрю 3-4 канала. Конечно не кабельное, но всё же что мы хотим от автомобильной магнитолы. В движении помехи, смотреть только на стоянке.

Bluetooth HandsFree
Тут ребята провал! Ужасное качество встроенного микрофона. В комплектации для 18150 внешнего микрофона нет, НЕ ВЕРИМ. Купив микрофон делу не поможете, т.к. проблему вроде пытаются решить, но решают очень долго. Обычного выхода Jack нету, так что это для электронщика.

функция не работает 0/5

Камера заднего вида
Реализована хорошо, включается чётко при включении заднего хода. Очень удобно при парковке. ВАЖНО подобрать хорошую камеру заднего хода. У самого камера на 170 градусов обзора и устанавливается в место плафона. Тут более подробно, у седанов в плафоне также имеется кнопка открытия багажника, так что лучше приобрести хорошую.

Обслуживание RedPower
Являясь клиентом компании, могу оставить отзыв о работе и заодно рассказать, каковы реальные отличия от заказа магнитолы лично из Китая. RedPower привлекает сервисным обслуживанием, гарантией и постоянно обновляемым программным обеспечением, а также возможностью консультации по телефону.

Что могу рассказать про сервисное обслуживание, кроме как поменять или забрать деньги вам вряд ли что предложат ещё, т.к. фирма находится в Питере, а офиса как такового в Москве нет. Если проще, Bluetooth Вам не починят. Теперь про обновление программного обеспечения, как мне сказали в техподдержке: -«Если у вас всё работает, то зачем ставить новую прошивку, Вы можете убить магнитолу». Да и не все там (в техподдержке) понимают, как вам помочь, начинают спрашивать у коллег. Гарантия, тут надеюсь проблем не должно возникнуть, думаю в магазине деньги вернут, конечно если вы не вскрывали магнитолу отвёрткой.

Китаю бы поставил меньше 2/5

Результаты
На момент покупки, цена магнитолы составляла 26 500 рублей, если не ошибаюсь, то с Китая такую можно заказать с доставкой примерно за 18 000. Давайте я отвечу сразу на простой вопрос — «Купил бы я магнитолу ещё раз?», Ответ: -«Да». Теперь разберёмся почему…

Если учесть все достоинства и недостатки, то магнитола получилась не плохая, но с явными недоработками. Цель была в максимальной функциональности, пожалуй, в этой категории аналогов попросту пока нет. Купил бы я магнитолу там же, через RedPower, т.к. проще вернуть неисправный аппарат, чем отправлять в тот же Китай.

Почему же 26 500, а не 18 000? Очень просто, у некоторых дилеров RedPower в подарок идёт именно та камера заднего вида, которая очень хорошо подходит нам (Ford Focus III Sedan). Пишут, что её стоимость 4 500 рублей, думаю можно постараться и конечно найти дешевле. Но всё же после простого расчёта 26 500 — 4 500 = 22 000 цена магнитолы уже не так сильно отличается от Китая.

Тут думаю уже дело каждого, готов ли он переплатить 4 000 рублей за гарантию и какое-никакое обслуживание или нет.

2. Установка 2din JVC KW-V20BT в Ford Focus 3

Изначально была мысль установки в Ford 2din магнитолы, я за качество звука, поэтому 2din на андроиде меня не устраивали. Изначально хотел себе Pioneer, но за те деньги, которые у меня были выделены на покупку ГУ ничего толкового не купить. Поэтому выбор пал на JVC KW-V20BT. Если хотите конкретику, то в интернете о ней много информации. Скажу от себя, что магнитола понравилась, хоть и возникли сложности с интерфейсом, потому что привык к Pioneer.

На фото видны 3 линейных выхода — фронт, тыл, сабвуфер

Ход работ по установке 2-дин магнитолы в Ford Focus 3

Для этого необходима переходная рамка 2din для Ford Focus 3, переходник ISO, переходник на антенну и кнопка аварийки-блокировки.
www.focusov.net/facia-to-focus-3/ — здесь более подробное описание элементов.

Снимаем стандартную магнитолу (как?! много инфы в интернете) и переставляем все воздуховоды на новую рамку. В этом нет ничего сложного, главное не сломать пластиковые клипсы.

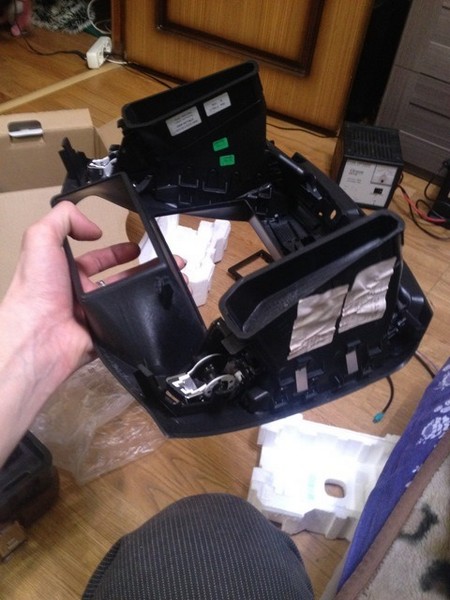

Новая рамка с воздуховодами

Далее у меня возникли сложности с ISO переходником, потому что в магазине мне вручили не то, к сожалению, в эфории покупки я не посмотрел внимательно на переходник. Переходник узкий должен быть. Представляю вниманию фото разъема и переходников:

Оригинальный разъем в Ford Focus 3 (пакет РП33, возможно у всех пакетов разъем одинаковый)

Оригинальный разъем в Ford Focus 3 (пакет РП33, возможно у всех пакетов разъем одинаковый)

Для монтажа в автомобиль в комплекте с переходной рамкой есть крепления. Обязательно проверяйте наличие крепежных элементов в комплекте.

Для монтажа креплений к ГУ были скручены винтики со старого усилителя. В комплекте с ГУ и рамкой их не было. Хорошо, что у меня валялся старый усилитель.

Для установки было много положений выбрано, подгоняли и двигали. в итоге нашли идеальное положение на самых первых местах.

Все подошло идеально, как будто, так и было.

Фото готового результата, ночью и днем:

Фото ночью + подгон цветовой гаммы к автомобилю

От себя могу сказать, что рамкой доволен, стыки все ровные зазоры вообще минимальны. Как будто, так и стояло с завода. Хочу отметить, что при подключении ISO переходника ГУ включается только от зажигания или включенном двигателе. Чтож меня это устраивает, резать провода не буду.
Небольшой тизер на будущее, шкаф уже забит акустикой и усилителями. Как куплю шумоизоляцию то будет процесс установки 3-х компонентной акустики на фрон с изготовлениями подиумов, задней коаксильной акустики, сабвуфера с изготовлением стелса и установки 2х усилителей.

Скоро будет установлено в Ford

Кнопки на руле не подключал, пока что не купил переходник, но это будет совсем скоро. Увы, сам я такого не умею делать и буду делать в установочном центре.

Видио с флешки воспроизводит в формате avi, mpg4
Эквалайзер — тличный, он 3-х полосный, для меня это самый главный плюс для покупки, тот же Pioneer – гораздо хуже.

3. Установка Bluetooth в штатную магнитолу Ford Focus 3 через AUX выход

В машине есть USB выход, вроде удобно да, НО мне не хватало чтобы можно было звук с телефона воспроизводить на колонки машины, музыку (откуда угодно, из плеера или из Вконтакте), смотреть видео, смотреть ТВ (что часто делаю пока жду шефа по работе).

Наткнулся на очень интересную штуку в интернете, называется PT-750 адаптер блютуса, он передает сигнал на AUX кабель, кстати его то у меня и нет в машине.

Что она умеет: Передача с блютуса на AUX звука, чтение карт MicroUSB, чтение USB (у кого только AUX), принимать входящие и исходящие звонки (правда, микрофон очень слабенький).

Но и это не проблема, как сделать AUX уже давно известно.
Коротко скажу, нужно в штатную проводку вставить 3 пина провода (17-левый, 18-правый, 6-земля) ,и прошить аукс через компьютер.

Это я сделал успешно.

Эта штука работает как на батарейке, так и от зарядки. То есть, в машине лучше держать на зарядке. Я от метода проводов в салоне отказался сразу.

Нашел место куда поставлю ее. Теперь нужно разобрать прибор и впаять провода, вместо аккумулятора и вместо провода AUX прямо к разъему.

Вместо аккумулятора я использовал преобразователь напряжения, плата очень маленькая, которая из 12В делает 5В, как раз для питания системы.

Распиновку разъема AUX нашел в интернете. И припаял провода.

Чтобы закрепить шайбу эту,использовал стяжки и двухсторонний скотч,стяжкой крепко закрепил шайбу к центральной панели к чему-то там, так как кармашек для визиток отваливался и не держался на своих защелках.

Питание взял постоянное с этой клеммы, так как часа 2 потратил в поисках провода, который питает магнитолу,не нашел. провода припаял аккуратно, вынув пины из разъема и вставив обратно.

Не забываем все заизолировать, закрепить чтобы ничего не болталось.

Теперь все это выглядит вот так, пальцами даже можно не отвлекаясь от дороги переключать треки в телефоне и отвечать на звонки.

Громкость управляется с руля.
